Cutie de sudură pentru fibră optică

În linia de cablu optic, investiția în cutia de joncțiune a cablului optic nu depășește 1%, iar rata de defectare a liniei cauzată de cutia de joncțiune poate depăși 70%, manifestându-se în principal prin creșterea atenuării suplimentare a fibrei optice din cutie și prin ruperea fibrei după o perioadă de funcționare a cutiei de joncțiune.

Pentru liniile de cablu optic în exterior, aceste defecțiuni includ îmbătrânirea prematură a carcasei, infiltrarea apei, scurgerile de aer și deteriorarea cauzată de termite din cauza eșecului etanșării, ca urmare a materialului slab al carcasei, a designului structural și a procesului de instalare deficitar, precum și cutiile de joncțiune aflate în funcționare. Scăderea razei de curbură cauzată de modificarea haotică a stării bobinei fibrei optice din cutie produce o atenuare suplimentară mare sau fibra se rupe din cauza forțelor aplicate asupra fibrei optice.

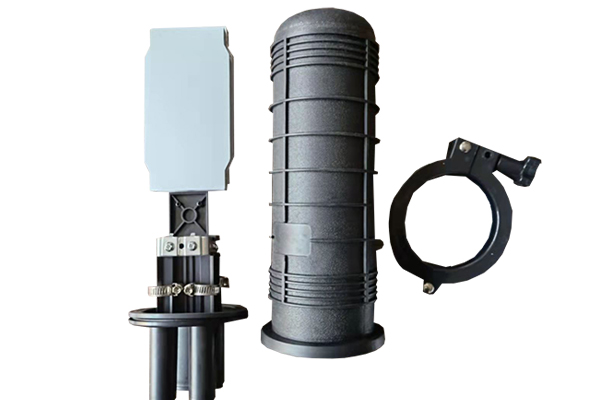

Cutia de joncțiune a cablului optic este un ansamblu închis, care include în principal carcasa exterioară, etanșarea, tava de stocare a fibrei și conectorul de fibră optică. Dacă carcasa exterioară a cutiei de joncțiune nu prezintă semne vizibile de îmbătrânire, fisurare etc., este dificil să se detecteze direct și la timp defecțiunile menționate mai sus, în special schimbările aleatorii și haotice ale stării discului de fibră optică din cutie după ce cutia de joncțiune este în funcțiune.

Cu toate acestea, o mulțime de practici operaționale au arătat că, chiar dacă designul este rezonabil, calitatea este bună, tehnologia de sudare este corectă, iar construcția și asamblarea cutiei de joncțiune sunt în funcțiune de o perioadă de timp, starea bobinei de fibră optică se va modifica totuși mai mult sau mai puțin, iar unele modificări sunt grave, ducând chiar la o defecțiune de comunicație.

Pentru a detecta cât mai curând posibil astfel de pericole potențiale invizibile cu ochiul liber, unitatea de întreținere a liniei stabilește de obicei un sistem de inspecție manuală și deschide periodic sau neregulat cutia de joncțiune pentru investigare, pentru a detecta cât mai devreme posibil și a trata la timp.

Tratamentul prin deschiderea cutiei include reorganizarea fibrei optice și, uneori, re-sudarea fibrei optice. După ce cutia de joncțiune este deschisă, performanța de etanșare originală este distrusă, iar elementul de etanșare trebuie înlocuit și reambalat.
