Proiectarea și aplicarea inovatoare a produselor de cablu optic special blindat cu tub de mănunchi GYXTS

Introducere

Având în vedere dezvoltarea rețelei în contextul actual al noii piețe de fibră optică și cablu 5G, sub conducerea noii ere și a Inițiativei Drumul și Mătasea, garanția noastră de comunicații este crucială, în special pentru economisirea metodelor de așezare convenționale, cum ar fi conductele, îngroparea directă și liniile aeriene. Cablurile optice locale de magistrală și de acces au cerințe foarte ridicate pentru transmisia de comunicații. Nu trebuie luate în considerare doar viteza de transmisie și calitatea transmisiei, ci și cerințele de performanță mecanică în diferite medii. Ca răspuns la evoluția situației pieței, cererea de miniaturizare a cablurilor optice armate cu tuburi de fascicul crește treptat, iar controlul procesului acestora va deveni un indicator important de cercetare în procesul de producție; acest lucru necesită ca produsele de cablu optic să depășească în mod continuu blocajele tehnice existente în ceea ce privește structura, performanța, aplicația etc. și să realizeze pe deplin operarea și transmisia ultra-stabilă în rețeaua 5G, oferind capacități puternice de transmitere a informațiilor și îndeplinind obiectivul general de planificare a comercializării complete a 5G.

Proiectarea structurală și caracteristicile produselor de cablu optic armat cu tub GYXTS

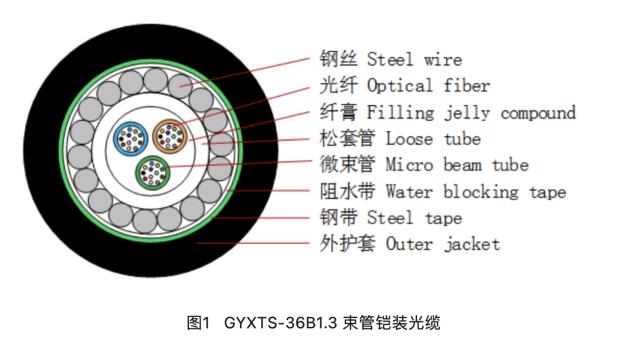

Proiectarea structurală a cablului optic se referă la YD/T 769-2018 "Cablu optic exterior umplut cu tub central pentru comunicații", utilizând fibră optică monomod G652D. Tubul miniatural de fascicul este proiectat ca un singur tub cu 12 nuclee și un diametru exterior de 1,4 mm. Nu există nicio umplutură în tubul miniatural de fascicul. Dimensiunea tubului liber este proiectată la 4,2 mm. Se adoptă o structură de tuburi mari în interiorul tuburilor mici. La exterior se adaugă armătură din sârmă de oțel și se înfășoară cu bandă de etanșare la apă și bandă de oțel. Utilizarea proiectării cu armătură dublă îmbunătățește rezistența la impact a produsului. Materialul de înveliș folosește polietilenă de densitate medie. Principalele desene de proiectare ale produsului sunt prezentate mai jos:

Parametrii dimensionali de proiectare a structurii produsului GYTY-8B1.3 sunt detaliați în tabelul de mai jos:

Tabelul 1 Parametrii dimensionali de proiectare a structurii produsului GYXTS-36B1.3

1. Caracteristici de proiectare structurală ale produselor de cablu optic armat cu tub GYXTS

2.


 (1) Utilizarea tuburilor miniaturale de fascicul în locul învelișului direct al fibrelor optice poate spori eficient efectul de protecție al fibrelor optice și poate îmbunătăți rezistența la impact;

(2) Proiectarea cu armătură dublă, din sârmă de oțel și bandă de oțel, îmbunătățește considerabil proprietățile de tracțiune și compresiune și poate rezolva eficient problema mușcăturilor de șobolani;

(3) Adoptarea unui design de protecție pe 5 straturi în exteriorul fibrei optice reduce semnificativ riscul de tensiune asupra fibrei optice;

(4) Structura este proiectată ca un tub mare în interiorul unui tub mic. Comparativ cu structura cu fire răsucite cu același număr de nuclee, structura este mai mică și mai ușoară;

(5) Materialul de protecție exterior utilizează LSZH, care are proprietăți ignifuge.

Concluzie

Cererea actuală de pe piața cablurilor optice va continua să se extindă odată cu dezvoltarea pieței 5G. În același timp, pe măsură ce cerințele pentru conducte, îngropare directă, linii aeriene etc. au fost actualizate și iterate continuu în ultimii ani, cererea pentru comunicații optice a crescut, de asemenea. În acest moment, cablurile optice convenționale nu pot îndeplini proprietățile optice și mecanice în medii speciale, ceea ce impune cerințe mai ridicate pentru performanța cablurilor optice armate. Acestea trebuie să asigure stabilitatea performanței de transmisie și să poată rezista la diverse forțe de tracțiune în medii complexe. Pentru a garanta că utilizatorii pot folosi rețeaua fără griji, ca răspuns la dezvoltarea acestui mediu de piață, inovăm în mod constant și îmbunătățim indicatorii de performanță ai cablurilor optice armate, străduindu-ne să fim dublu responsabili față de clienți și utilizatorii finali și să oferim produse mai bune. Ajutând rețeaua de comunicații 5G a Chinei.
