Ghid cuprinzător pentru cutii de îmbinare a fibrelor optice

Carcasele de sudură pentru fibră optică sunt componente esențiale în telecomunicațiile moderne, asigurând conectivitate fiabilă prin protejarea sudurilor de fibră optică împotriva pericolelor de mediu. Indiferent dacă sunt instalate în medii exterioare dure sau în interior, aceste carcase protejează integritatea rețelelor de fibră optică. Acest ghid explorează elementele de bază ale carcaselor de sudură pentru fibră optică, tipurile acestora, criteriile de selecție, metodele de instalare și tendințele emergente, concentrându-se pe ajutorul acordat inginerilor de rețea și specialiștilor în achiziții pentru a lua decizii informate.

Ce este o carcasă de sudură pentru fibră optică?

O carcasă de sudură pentru fibră optică, cunoscută și sub denumirea de incintă de sudură pentru fibră optică, este un dispozitiv conceput pentru a adăposti și proteja sudurile de fibră optică, asigurând conexiuni sigure atât în medii interioare, cât și exterioare. Aceste carcase protejează sudurile de umiditate, praf, radiații UV și stres mecanic, menținând integritatea semnalului în aplicații precum FTTH (Fibră până la domiciliu), FTTA (Fibră până la antenă) și rețelele de centre de date. Conform standardelor Telcordia GR-771, o carcasă fiabilă trebuie să reziste la factorii de stres de mediu, permițând în același timp acces ușor pentru întreținere.

Perspectivă: Carcasele de sudură pentru fibră optică nu sunt doar carcase de protecție; ele sunt proiectate pentru a îndeplini standarde industriale stricte, asigurând fiabilitate pe termen lung în aplicații diverse, de la broadband urban până la implementări rurale 5G.

Tipuri de carcase de sudură pentru fibră optică

Incintele de sudură pentru fibră optică vin în diverse modele pentru a se potrivi diferitelor scenarii de instalare. Mai jos sunt tipurile principale:

Carcase orizontale (în linie)

Carcasele orizontale, adesea cilindrice sau plate, sunt utilizate pe scară largă pentru aplicații aeriene sau subterane. Acestea găzduiesc de obicei mai multe tăvi de sudură (de exemplu, 12 sau 24 de fibre pe tavă) și sunt concepute pentru acces ușor. O carcasă orizontală pentru 96 de fibre, de exemplu, poate include patru tăvi pentru 24 de fibre, ideală pentru rețele de înaltă densitate. Aceste carcase sunt fabricate din plastic de înaltă rezistență la tracțiune, oferind protecție impermeabilă și împotriva prafului (grad IP68).

Carcase verticale (tip dom)

Carcasele verticale sau tip dom sunt preferate pentru aplicațiile îngropate datorită designului lor compact, în formă de dom. Acestea dispun de o etanșare de nivel superior pentru a preveni pătrunderea apei și a insectelor, fiind potrivite pentru medii subterane dure. De exemplu, o carcasă tip dom cu cinci porturi de intrare poate suporta până la 24 de suduri folosind două tăvi pentru 12 fibre.

Incinte de sudură pentru fibră optică de interior

Incintele de sudură pentru fibră optică de interior sunt concepute pentru medii controlate, cum ar fi centrele de date sau clădirile de birouri. Aceste incinte prioritizează eficiența spațiului și ușurința de acces în detrimentul rezistenței extreme la intemperii. Ele suportă adesea număr mai mic de fibre (de exemplu, 12–48 de fibre) și sunt compatibile cu cabluri monomod și multimod.

Perspectivă: Incintele de interior sunt esențiale pentru implementările FTTH, unde designul compact și instalarea rapidă sunt prioritare pentru a satisface cererea în creștere de internet de mare viteză în spații rezidențiale și comerciale.

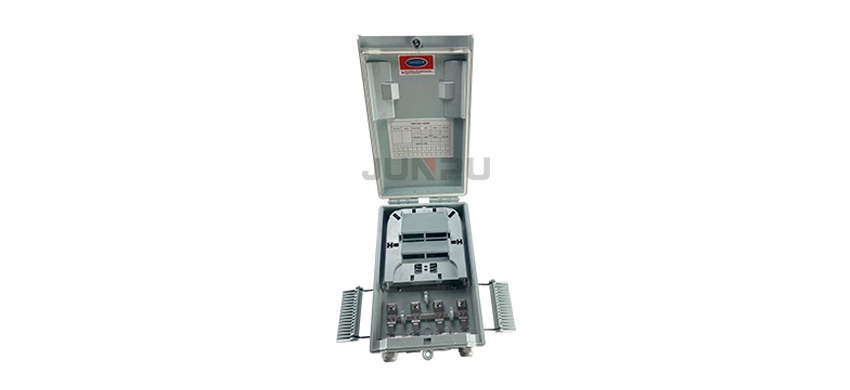

Incinte de sudură pentru fibră optică montate pe perete

Incintele de sudură pentru fibră optică montate pe perete sunt soluții versatile atât pentru medii interioare, cât și exterioare. Acestea sunt fixate pe pereți sau stâlpi, oferind o opțiune de economisire a spațiului pentru implementări urbane. Aceste incinte au adesea design modular, permițând tehnicienilor să adauge sau să reconfigurare tăvile de sudură după cum este necesar.

Caracteristici cheie ale carcaselor de sudură pentru fibră optică impermeabile

Carcasele de sudură pentru fibră optică impermeabile fiber optic splice closures sunt proiectate pentru utilizare în exterior, în special în medii expuse la umiditate, praf sau temperaturi extreme. Caracteristicile cheie includ:

Grad IP68: Asigură protecție completă împotriva prafului și a scufundării prelungite în apă, ideal pentru carcasele de sudură pentru fibră optică în exterior.

Materiale rezistente la UV: Previne degradarea cauzată de expunerea prelungită la soare.

Design reaccesabil: Permite tehnicienilor să acceseze sudurile fără a compromite etanșarea.

Porturi etanșate cu gel: Îmbunătățește impermeabilizarea prin etanșarea punctelor de intrare a cablurilor.

Perspectivă: Gradul IP68 este o caracteristică nenegociabilă pentru carcasele exterioare, deoarece garantează fiabilitatea în condiții extreme, reducând costurile de întreținere cu până la 30% față de alternativele fără acest grad, conform studiilor din industrie.

Cum să alegi incinta de sudură pentru fibră optică potrivită

Alegerea carcasei de sudură pentru fibră optică adecvate depinde de mai mulți factori:

Compatibilitatea cablurilor

Asigură-te că incinta suportă tipul de cablu (de exemplu, monomod sau multimod) și diametrul. De exemplu, cablurile cu tuburi libere necesită incinte cu dimensiuni de port compatibile pentru a preveni pierderea semnalului.

Protecția mediului

Pentru incintele de sudură pentru fibră optică în exterior, prioritizează carcase cu grad IP68 și rezistente la UV. Incintele de interior pot necesita grade mai puțin stricte, dar ar trebui să protejeze totuși împotriva prafului și umidității.

Capacitatea de sudură și scalabilitatea

Alege o carcasă cu suficiente tăvi de sudură pentru nevoile actuale și viitoare. Carcasele de mare capacitate (de exemplu, 96 de fibre) sunt ideale pentru rețelele backbone, în timp ce carcasele mai mici sunt potrivite pentru liniile de derivație.

Ușurința de instalare și întreținere

Optează pentru carcase cu design fără unelte sau cu tăvi de sudură pre-instalate pentru a reduce timpul de instalare. Carcasele reaccesabile simplifică întreținerea, în special în rețele dinamice precum fronthaul 5G.

Perspectivă: Scalabilitatea este esențială în rețelele moderne. O carcasă care suportă expansiune modulară poate economisi până la 20% din costurile de upgrade prin acomodarea adăugărilor viitoare de fibre fără înlocuire.

Ghid de instalare pentru incintele de sudură pentru fibră optică

Instalarea corectă asigură longevitatea și performanța carcaselor de sudură pentru fibră optică. Mai jos sunt pașii cheie pentru diferite scenarii:

Instalare aeriană

• Alege locul de sudură: Selectează locații accesibile și sigure pentru a evita pericolele.

• Montează carcasa: Folosește un cablu purtător din oțel de înaltă rezistență pentru a fixa carcasa de stâlpii de utilități.

• Pregătirea cablurilor: Dezlipește și curăță cablurile, asigurându-te că nu deteriorezi fibrele.

• Sudarea și etanșarea: Plasează sudurile în tăvi și etanșează porturile cu gel sau etanșări mecanice.




Instalare subterană

• Pregătește locul de îngropare: Asigură-te că locul este lipsit de pietre și resturi.

• Instalează carcasa: Plasează carcasa tip dom într-o boltă de protecție sau direct în pământ.

• Etanșează complet: Folosește etanșări impermeabile pentru a preveni pătrunderea umidității.

• Testează conexiunile: Verifică integritatea semnalului după instalare.




Instalare montată pe perete

Alege o locație: Selectează un perete sau stâlp stabil și accesibil.

Fixează incinta: Folosește suporturi pentru a monta carcasa ferm.

Organizează cablurile: Dirijează cablurile ordonat pentru a evita tensiunea asupra sudurilor.

Etanșează și testează: Aplică etanșări și testează conectivitatea.

Perspectivă: Instalarea corectă reduce pierderea semnalului cu până la 15% și prelungește durata de viață a carcasei, făcând ca instruirea tehnicienilor în proceduri standardizate să fie o investiție utilă.

Sfaturi de întreținere și depanare

Inspecții regulate: Verifică etanșările și cablurile pentru uzură la fiecare 6–12 luni.

Curățare: Folosește metode de curățare uscată sau umedă (de exemplu, alcool izopropilic) pentru adaptoare și conectori.

Depanarea pierderii de semnal: Inspectează sudurile pentru îndoiri sau contaminare folosind un OTDR (Reflectometru optic în domeniul timpului).

Carcase reaccesabile: Asigură-te că etanșările rămân intacte după accesarea carcasei.

Tendințe și inovații în industrie

Cererea de carcase de sudură pentru fibră optică este în creștere odată cu extinderea rețelelor 5G și FTTH. Inovațiile includ:

Carcase fără unelte: Simplifică instalarea și întreținerea.

Materiale ecologice: Utilizarea de materiale plastice reciclabile pentru a îndeplini obiectivele de sustenabilitate.

Designuri de mare capacitate: Suport pentru 144+ fibre pentru a satisface nevoile de fronthaul 5G.

Carcase inteligente: Integrarea de senzori pentru monitorizarea în timp real a condițiilor de mediu.

Perspectivă: Ascensiunea 5G generează cerere pentru carcase de mare capacitate și rezistente la intemperii, piața globală a carcaselor pentru fibră optică fiind estimată să crească la o rată anuală compusă de 7,2% între 2023 și 2030, conform Grand View Research.

Întrebări frecvente (FAQ)

Ce este o carcasă de sudură pentru fibră optică impermeabilă?
O carcasă de sudură pentru fibră optică impermeabilă este o incintă de protecție concepută pentru a proteja sudurile de fibră optică în medii exterioare, având un grad IP68 pentru a rezista la pătrunderea apei și prafului.

Cum se instalează o carcasă de
