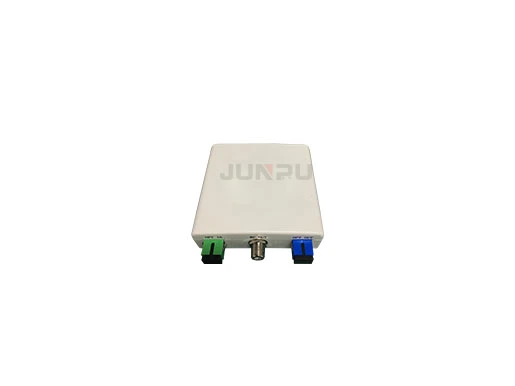

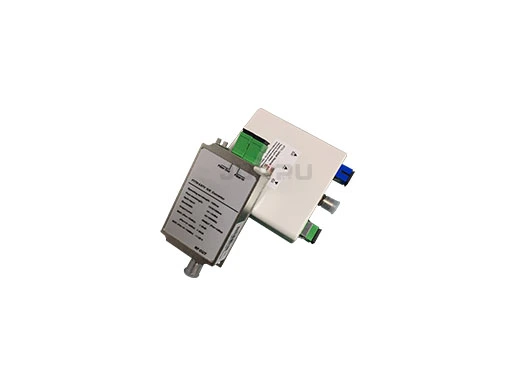

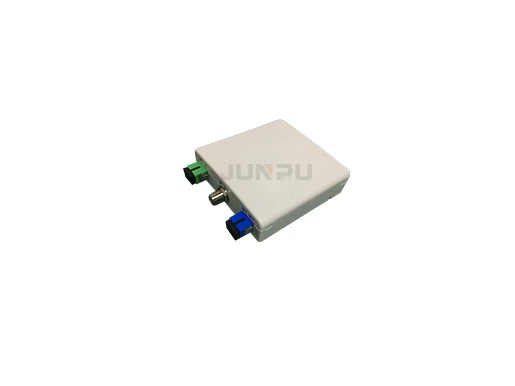

JP10RW este un receptor optic pasiv cu sensibilitate ridicată. Este capabil să recepționeze semnale transmise prin fibre optice și să le convertească în semnale electrice. Este potrivit pentru centre de date și rețele de comunicații prin fibră optică.

Solicită o ofertă About JP10RW Receptor Optic Pasiv

JP10RW Receptor Optic Pasiv Descărcare Specificații

Specificații JP10RW

Nr. Articol		Unitate	Descriere	Observații
Interfață client
1	Conector RF		Conector 75Ω"F"	Standard unificat
2	Conector de intrare optică		SC/APC
	Conector de ieșire optică		SC/PC
3	Alimentare CC		Adaptor CC
Parametru optic
4	Putere optică de intrare	dBm	-20 ~ +2
5	Pierdere de retur optică	dB	15(Min), 45(Tip)
6	Lungime de undă de operare (Rx)	nm	1100 - 1600
7	Responsivitate	A/W	>0.9
	Pierdere de inserție	dB	0.4(Tip), 0.6(Max)
	Lungime de undă de trecere	nm	1310/1490
	Izolație	dB	35(Min)
8	Tip fibră optică		Fibră SM 9/125um
Parametru RF
9	Gamă de frecvență	MHz	40 ~1002
10	Platitudine a benzii	dB	<±1
12	Nivel de ieșire (@AGC)	dBuV	83	Ieșire maximă personalizabilă până la 104dBuV
	Gamă AGC optic	dBm	-13 ~ -2
	Gamă câștig RF	dB	22
13	Impedanță de ieșire	Ohmi	75

Caracteristici JP10RW

Aplicații TV analogică și TV digitală FTTX convertor O-E.
Linearitate ridicată, distorsiune redusă și gamă largă AGC a puterii optice (-13dBm până la -2dBm).
Gamă largă de intrare optică de operare, de la 2 la -20dBm la 1100 până la 1600nm.
Putere optică de intrare opțională -2 până la 1dBm pentru performanța ieșirii RF.
Intrare optică -13 până la -2dBm, ieșire RF: +83dBuV per canal la 3.5% OMI (intrare modulație 22dBmV).
Gamă completă de frecvență 40-1002MHz cu CATV, instalare mică flexibilă și alimentare pe linie.
Modelul TX1000AF Series oferă lățime de bandă 40-1002MHz, amplificator excelent pentru lumină scăzută și unitate de ajustare a câștigului, unitate de control industrială pe 8 biți, interfață convenabilă și aplicație pentru clienți finali.

TX1000AW cu WDM Series' intrarea optică conține semnale CATV analogice și digitale pe calea descendentă la 1550nm, date Ethernet descendente la 1490nm și date Ethernet ascendente la 1310nm. Ieșirea optică transmite semnalele de 1310nm și 1490nm. Lungimea de undă de 1550nm merge la o fotodiodă și este amplificată.
