EDFA

Componente-cheie ale EDFA

1. Fibră dopată cu erbiu (EDF):

Inima unui EDFA este fibra dopată cu erbiu, care conține ioni de erbiu (Er3+) încorporați în matricea de silice. Când semnalele optice trec prin această fibră dopată, ionii de erbiu sunt excitați și emit fotoni, amplificând efectiv semnalul. EDF este mediul de amplificare din EDFA.

2. Diode laser de pompare:

Diodele laser de pompare sunt utilizate pentru a excita ionii de erbiu din EDF. Ele emit fotoni de înaltă energie la o lungime de undă specifică (de obicei în jur de 980 nm sau 1480 nm) care corespund benzilor de absorbție ale ionilor de erbiu. Acești fotoni sunt utilizați pentru a "pompa" sau energiza ionii de erbiu la niveluri de energie mai înalte.

3. Multiplexor cu divizare în lungime de undă (WDM):

O componentă WDM este utilizată pentru a combina semnalul de intrare (semnalul care trebuie amplificat) și semnalele diodei laser de pompare în fibra dopată cu erbiu. Aceasta asigură că lumina de pompare este cuplată eficient în EDF pentru a excita ionii de erbiu.

4. Izolatoare și filtre optice:

Izolatoarele și filtrele optice sunt utilizate pentru a preveni reflexiile inverse și pentru a separa semnalele amplificate de semnalele de intrare și ieșire. Acestea asigură că lumina amplificată călătorește într-o singură direcție în interiorul EDFA și că raportul semnal-zgomot rămâne ridicat.

5. Cuploare și conectori optici:

Cuploarele și conectorii optici sunt utilizați pentru a cupla fibrele de intrare și ieșire la EDFA. Semnalele de intrare sunt introduse în EDF, iar semnalele de ieșire amplificate sunt extrase din EDFA prin aceste componente.

Aplicații ale EDFA-urilor în rețelele optice de lungă distanță

Amplificatoarele cu fibră dopată cu erbiu (EDFA) sunt componente vitale în rețelele optice de lungă distanță, îmbunătățind puterea semnalului pe distanțe extinse. Iată patru aplicații cheie:

1. Regenerarea semnalului: EDFA-urile amplifică semnalele optice, compensând pierderile de semnal în transmisia pe distanțe lungi.

2. Multiplexarea cu divizare în lungime de undă (WDM): EDFA-urile amplifică simultan mai multe lungimi de undă, permițând transmiterea eficientă a datelor în sistemele WDM.

3. Sisteme de cabluri submarine: EDFA-urile amplifică semnalele prin cablurile de fibră optică submarină, facilitând conectivitatea globală a datelor.

4. Rețele de telecomunicații backbone: Acestea servesc ca repetoare de semnal în rețelele optice backbone terestre, asigurând integritatea datelor pe distanțe mari.

Soluții integrate EDFA + WDM: Simplificarea implementării FTTH

Pentru a răspunde cerințelor tot mai mari ale serviciilor Triple-play (Video, Date și Voce), JUNPU oferă EDFA-uri avansate cu WDM încorporat (multiplexoare cu divizare în lungime de undă). Această soluție integrată permite combinarea fără probleme a semnalului CATV de 1550nm cu semnalele de date de 1310nm/1490nm (de la OLT) într-o singură unitate de rack de 1RU, livrând un semnal optic de mare putere direct la domiciliul utilizatorului.

Arhitectură simplificată a rețelei: Prin integrarea filtrelor WDM în interiorul amplificatorului, eliminăm necesitatea cuploarelor optice externe și a cablajelor complexe de patch. Aceasta reduce semnificativ spațiul necesar în rackul headend și simplifică întreținerea.

Integritate superioară a semnalului (pierderi de inserție mai mici): Designul nostru integrat din fabrică asigură pierderi de inserție mult mai mici în comparație cu conexiunile externe manuale. Acest lucru menține cel mai înalt raport semnal-zgomot (CNR) posibil, asigurând o calitate video clară, chiar și la capătul unor porțiuni lungi de fibră.

Compatibilitate completă cu GPON/XGS-PON: Seria JUNPU EDFA+WDM este construită special pentru rețelele moderne de fibră optică până la domiciliu. Oferă o soluție perfectă de suprapunere video, permițând operatorilor să livreze internet de bandă largă împreună cu serviciile tradiționale de televiziune prin cablu pe o singură fibră.

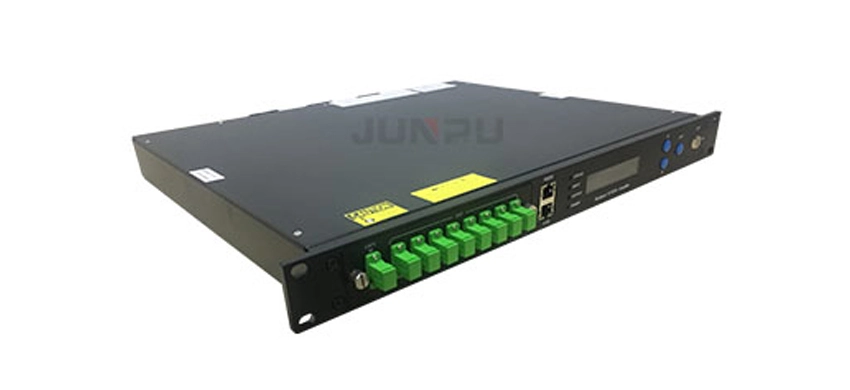

De ce să alegeți EDFA-ul multi-port JUNPU pentru rețeaua dvs. CATV?

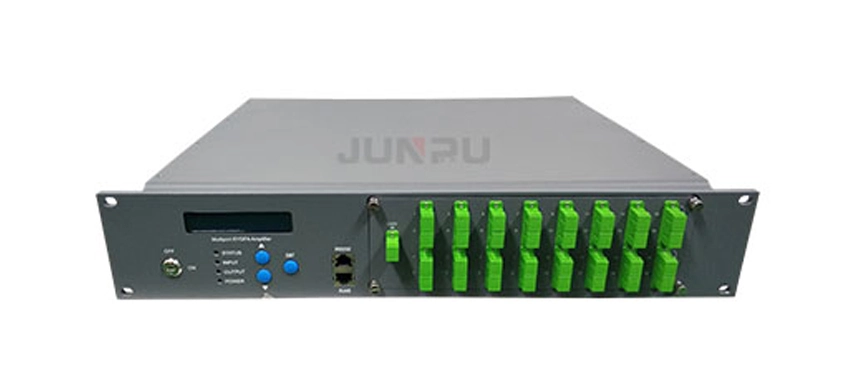

Putere mare de ieșire și 16 porturi: Maximizați acoperirea și reduceți numărul de amplificatoare necesare per hub.

Factor de zgomot redus și design cu două etaje: Asigurați o calitate ridicată a semnalului (CNR/CSO) chiar și cu fibre feeder lungi.

Proiectat pentru CATV: Optimizat pentru banda 1540-1563nm, perfect pentru transmisia video analogică și digitală.

Monitorizare și alarme pe panoul frontal: Afișare în timp real a stării și alerte pentru întreținerea proactivă a rețelei.

Soluție rentabilă: Realizați o acoperire la scară largă cu un cost total de proprietate (TCO) mai mic. Când luați în considerare prețul amplificatorului EDFA, produsele noastre oferă un avantaj competitiv pe piață.

Fiabil și sigur: Lasere de pompă de top, oprire automată și construcție robustă pentru funcționare 24/7.

Analiză de eficiență a costurilor: EDFA multi-port vs. amplificatoare multiple cu un singur port

De ce operatorii ISP de top preferă seria JUNPU JP0816EA? La scalarea rețelei dvs. CATV sau FTTH, alegerea între o singură unitate multi-port și mai multe amplificatoare independente are un impact semnificativ asupra profitabilității.

Concluzia: Prin trecerea la un EDFA multi-port JUNPU, operatorii pot reduce de obicei cheltuielile totale cu hardware-ul cu 20-35%, economisind până la 70% din spațiul rack și costurile energetice operaționale.
