Înțelegerea componentelor esențiale ale unui sistem de comunicații prin fibră optică

Elementele de bază ale unui sistem de comunicație prin fibră optică formează fundația transmisiei moderne de date la viteză mare. Aceste componente de bază ale sistemului de comunicație prin fibră optică — emițător, fibră optică, receptor, plus elemente suport precum amplificatoare și multiplexoare — permit o comunicare fulgerătoare și fără interferențe pe distanțe vaste.

Spre deosebire de sistemele pe bază de cupru, fibra optică transmite date sub formă de impulsuri luminoase, oferind lățime de bandă masivă, pierderi minime și imunitate la EMI. Acest ghid detaliază fiecare componentă a comunicației prin fibră optică, explică funcțiile acestora, modul în care se integrează și aplicațiile din lumea reală. Ca producător de top de soluții FTTH și CATV, Junpu oferă componente de comunicație optică fiabile, de la cabluri la închideri pentru spliceri. Fie că studiezi, proiectezi rețele sau procurezi componente, înțelege aceste elemente de bază pentru a construi sisteme pregătite pentru viitor.

Ce Este un Sistem de Comunicație prin Fibră Optică?

Un sistem de comunicație prin fibră optică folosește fire subțiri de sticlă sau plastic, numite fibre optice, pentru a transmite date sub formă de impulsuri luminoase. Această tehnologie este coloana vertebrală a telecomunicațiilor moderne, oferind lățime de bandă mare, pierderi reduse de semnal și rezistență la interferențele electromagnetice deranjante. Fie că transmiți filme în 4K sau conectezi centre de date peste oceane, fibra optică face acest lucru cu o eficiență de neegalat.

De ce este important: Comparativ cu cablurile de cupru, care se bazează pe semnale electrice, fibra optică folosește lumina, fiind mai rapidă, mai sigură și mai puțin predispusă la întreruperi. Nu este de mirare că afacerile și furnizorii de telecomunicații o preferă pentru comunicații de mare viteză pe distanțe lungi.

Componentele de Bază ale unui Sistem de Comunicație prin Fibră Optică

Să ajungem la inima sistemului. O configurație de comunicație prin fibră optică are trei elemente de bază ale sistemului de comunicație prin fibră optică — emițător, fibră și receptor — plus câteva componente suport care mențin funcționarea lină.

Emițătorul Optic

Gândește-te la emițătorul optic ca la punctul de plecare. Acesta preia semnalele electrice (cum ar fi datele apelului tău video) și le convertește în impulsuri luminoase. Componenta cheie aici este sursa de lumină, care poate fi un diodă emitentă de lumină (LED) sau un diodă laser.

· LED-uri: Excelente pentru distanțe scurte și rate de date mai mici, cum ar fi în rețelele de birou sau rețelele locale (LAN-uri). Sunt accesibile și mai puțin sensibile la variațiile de temperatură.

· Diode laser: Perfecte pentru nevoi pe distanțe lungi și de mare viteză, cum ar fi cablurile submarine. Produc un fascicul focalizat, dar necesită condiții precise pentru a funcționa corect.

Emițătorul include, de asemenea, un circuit de comandă electrică care amplifică și modulează semnalul pentru a se potrivi cu sursa de lumină. Acest lucru asigură că impulsurile luminoase transportă datele cu acuratețe.

Informație utilă: Alegerea între LED-uri și diode laser se rezumă la domeniul de aplicare al proiectului tău. Pentru o rețea de afaceri mică, LED-urile mențin costurile scăzute. Pentru rețelele globale de telecomunicații, diodele laser sunt de preferat datorită puterii și razei lor de acțiune.

Cablul cu Fibră Optică

Cablul cu fibră optică este autostrada pe care călătoresc impulsurile luminoase. Este o minune a ingineriei, alcătuită din mai multe straturi:

· Miezul: Centrul subțire de sticlă sau plastic prin care călătorește lumina.

· Învelișul: Un strat în jurul miezului care reflectă lumina înapoi, folosind reflexia internă totală pentru a menține semnalul puternic.

· Tampon/Strat de acoperire: Protejează fibra de deteriorări fizice și umiditate.

· Manta: Stratul exterior, care protejează cablul de uzură și deteriorări din mediu.

Tipuri de Fibre:

· Fibră Monomod: Are un miez foarte mic (8-10 microni), ideală pentru distanțe lungi cu pierderi minime de semnal. Folosită în rețelele de bază de telecomunicații.

· Fibră Multimod: Are un miez mai mare (50-62,5 microni), potrivită pentru distanțe mai scurte, cum ar fi centrele de date, datorită dispersiei mai mari.

Informație utilă: Fibrele monomod sunt mai scumpe, dar de neegalat pentru comunicațiile pe distanțe lungi, în timp ce fibrele multimod sunt rentabile pentru distanțe mai scurte, cum ar fi rețelele campusurilor.

Receptorul Optic

Receptorul optic este linia de sosire, captând impulsurile luminoase și transformându-le înapoi în semnale electrice. Componenta sa principală este fotodetectorul, de obicei o fotodiodă (cum ar fi o fotodiodă PN sau cu avalanșă), care detectează lumina și generează un curent electric.

· Părți Cheie:

Fotodetector: Convertește lumina într-un semnal electric.

Amplificator Transimpedanță (TIA): Amplifică semnalul slab pentru claritate.

Unitate de Procesare a Semnalului: Decodifică semnalul pentru ca dispozitivul tău (de exemplu, telefon sau computer) să îl poată utiliza.

Receptoarele trebuie să fie suficient de sensibile pentru a capta semnale slabe după călătorii lungi și suficient de rapide pentru a gestiona date la viteză mare.

Informație utilă: Fotodiodele cu avalanșă sunt mai scumpe, dar oferă o sensibilitate superioară pentru sistemele pe distanțe lungi, în timp ce fotodiodele PN sunt o alegere bugetară pentru configurații mai scurte.

Componente Suport ale Sistemului de Comunicație prin Fibră Optică

Componentele de bază beneficiază de mult ajutor din partea elementelor suport. Aceste componente suplimentare de comunicație optică sunt esențiale pentru performanța și flexibilitatea sistemului:

· Conectori: Asigură alinierea precisă a fibrelor pentru a minimiza pierderile de semnal (de exemplu, conectori SC, LC, ST).

· Amplificatoare Optice: Amplifică semnalele luminoase pe distanțe lungi fără a le converti în semnale electrice. Amplificatoarele cu fibră dopată cu erbiu (EDFA) sunt o alegere populară.

· Multiplexoare: Combină mai multe semnale pe o singură fibră folosind tehnici precum multiplexarea cu diviziune în lungime de undă (WDM).

· Spliceri: Unesc fibrele perfect, fie mecanic, fie prin sudură cu arc electric.

Informație utilă: Amplificatoarele optice precum EDFA-urile sunt o modalitate rentabilă de a extinde raza de acțiune a semnalului fără repetoare costisitoare, fiind esențiale pentru rețelele globale.

Diagrama Bloc a Sistemului de Comunicație prin Fibră Optică

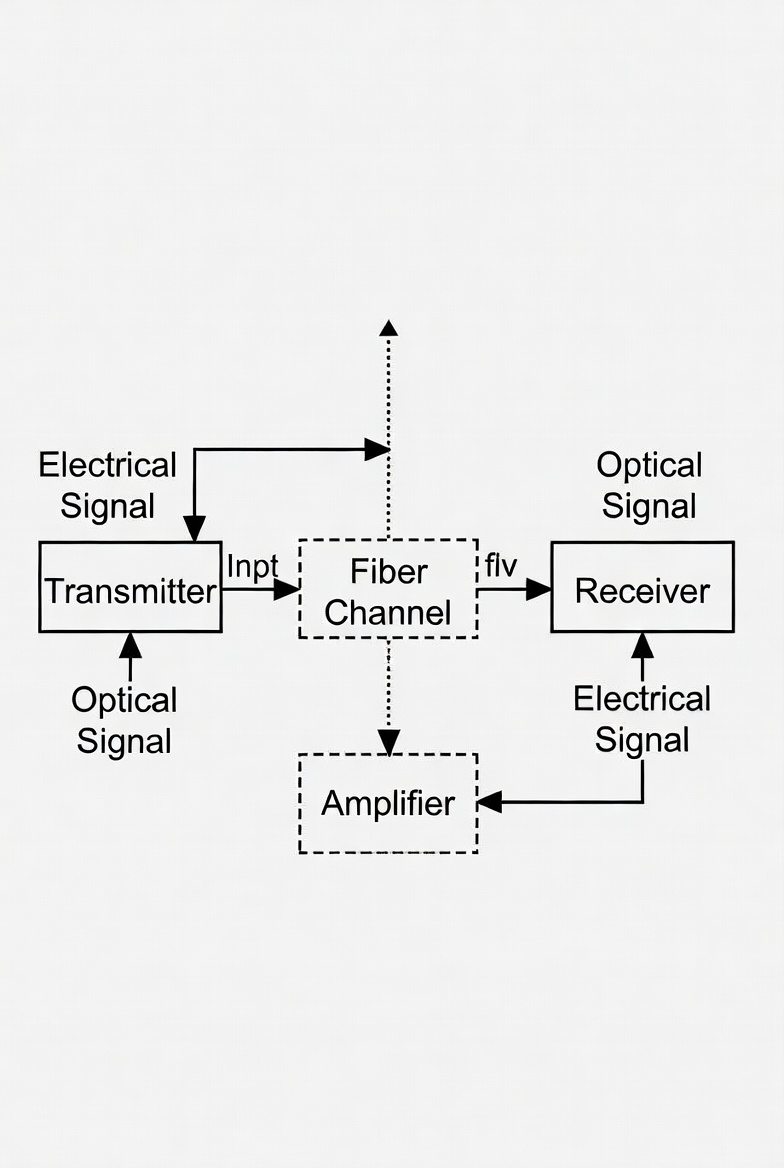

Pentru a vizualiza modul în care elementele de bază ale unui sistem de comunicație prin fibră optică interacționează, iată o diagramă bloc standard care ilustrează fluxul complet al semnalului de la sursă la destinație.

Descrierea Diagramei Bloc

Diagrama bloc tipică a unui sistem de comunicație prin fibră optică include următoarele etape secvențiale:

Sursa de Informații → Furnizează datele originale (voce, video, text etc.) sub formă de semnal electric.

Codificator / Modulator → Codifică datele (de exemplu, codificare digitală sau modulație analogică) și le pregătește pentru transmisie.

Emițător (Convertor Electric-Optic - E/O) → Convertește semnalul electric în impulsuri optice folosind o sursă de lumină (LED sau diodă laser) acționată de un circuit de modulație.

Canalul cu Fibră (Cablul cu Fibră Optică) → Transmite impulsurile luminoase pe distanțe lungi cu pierderi minime, datorită reflexiei interne totale în miez și înveliș.

Amplificator Optic (Opțional) → Amplifică semnalul optic slăbit pentru transmisia pe distanțe lungi (de exemplu, folosind amplificatorul cu fibră dopată cu erbiu - EDFA) fără a-l converti înapoi în formă electrică.

Receptor (Convertor Optic-Electric - O/E) → Detectează impulsurile luminoase de intrare cu un fotodetector (fotodiodă PIN sau APD), amplifică semnalul electric slab și îl reface.

Decodificator / Procesare de Semnal → Decodifică și procesează semnalul electric pentru a recupera informația originală.

Ieșire / Destinație → Livrează datele utilizatorului final sau dispozitivului (de exemplu, computer, TV, telefon).

Cum Funcționează Aceste Componente Împreună

Imaginează-ți un sistem cu fibră optică ca pe o cursă de ștafetă. Acest proces descrie principalele componente ale unui sistem de transmisie optică.

1. Emițătorul optic preia datele tale (de exemplu, un flux video) și le convertește în impulsuri luminoase.

2. Cablul cu fibră optică transportă acele impulsuri pe kilometri, învelișul menținând lumina pe drum prin reflexie internă totală.

3. Receptorul optic capturează lumina și o convertește înapoi într-un semnal electric pentru ca dispozitivul tău să îl proceseze.

Componentele suport, precum conectorii și amplificatoarele, asigură menținerea semnalului puternic și clar, chiar și pe mii de kilometri.

Aplicații ale Sistemelor de Comunicație prin Fibră Optică

Fibrele optice sunt peste tot, alimentând lumea noastră în liniște:

· Telecomunicații: Internetul de mare viteză, liniile telefonice și televiziunea prin cablu se bazează pe lățimea de bandă a fibrei optice.

· Centre de Date: Fibrele multimod conectează serverele pentru un transfer de date extrem de rapid.

· Domeniul Medical: Fibrele permit imagistica non-invazivă în instrumente precum endoscoapele.

· Militar: Comunicații sigure și fără interferențe pentru sistemele de apărare.

· Industrial: Senzorii cu fibră optică monitorizează temperatura, presiunea și alți parametri în medii dure.

Informație utilă: Se estimează că piața globală a fibrei optice va atinge 9,2 miliarde de dolari până în 2027, alimentată de cererea pentru 5G și internet de mare viteză. Investiția în fibră optică acum este o mișcare inteligentă pentru conectivitate pregătită pentru viitor.

Tabel: Aplicații Comune ale Sistemelor cu Fibră Optică

Construirea sau modernizarea unei rețele de fibră optică necesită componente fiabile ale sistemului de comunicație optică de la un furnizor de încredere. JUNPU, ca producător profesionist
