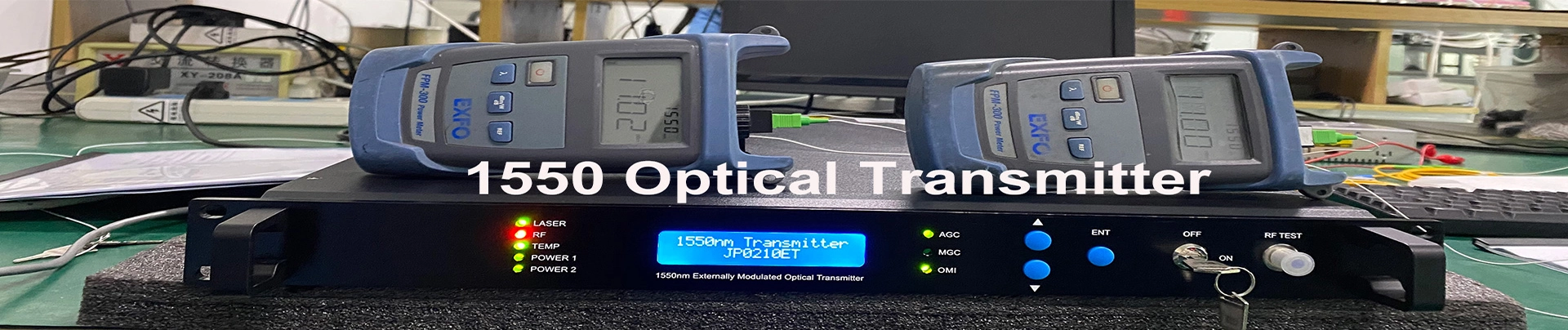

Transmițător optic 1550

Un transmițător optic 1550 este un dispozitiv utilizat în sistemele de comunicații prin fibră optică care convertește semnalele electrice în semnale optice la o lungime de undă de 1550 nm.

Scopul principal al unui 1550 Optical Transmitter este de a permite transmiterea pe distanțe lungi a datelor prin cabluri de fibră optică prin conversia semnalelor electrice în semnale optice.

Transmițătorul optic 1550 utilizează un semnal electric de intrare și îl convertește într-un semnal optic printr-un proces numit modulare. Semnalul optic este apoi transmis printr-un cablu de fibră optică.

Avantajele utilizării unui emițător optic 1550 includ pierderea redusă a semnalului, capacitatea mare de date, rezistența la interferențe și capacitatea de a transmite date pe distanțe lungi fără a fi nevoie de repetoare.

Întreținerea de rutină pentru un Transmițător Optic 1550 include monitorizarea nivelurilor de putere și a stabilității lungimii de undă, verificarea oricăror conexiuni slăbite și menținerea dispozitivului curat de praf și resturi.

Aceasta este o alegere crucială care depinde de distanța, bugetul și cerințele de performanță:

Transmițător laser cu modulație directă (DML) de 1550nm:

Cum funcționează: Semnalul RF modulează direct curentul diodei laser.

Cel mai potrivit pentru: aplicații sensibile la costuri, rețele de distribuție CATV, sisteme RFoG și distanțe de până la ~30-40 km.

Avantaje: preț mai mic al transmițătorului optic de 1550nm, design mai simplu, amprentă mai mică.

Dezavantaje: ciripit (chirp) mai ridicat, care poate limita distanța de transmisie și performanța în sistemele DWDM dense de lungă distanță.

Transmițător laser cu modulație externă (EML) de 1550nm:

Cum funcționează: Un laser cu undă continuă (CW) alimentează un modulator extern LiNbO₃ (niobat de litiu), care este apoi modulat de semnalul RF.

Cel mai potrivit pentru: rețele de telecomunicații de lungă distanță (>80 km), sisteme DWDM/CWDM, aplicații care necesită cea mai înaltă performanță CNR/CSO/CTB și acolo unde un ciripit foarte scăzut este esențial.

Avantaje: liniaritate superioară, ciripit ultra-scăzut, permite distanțe de transmisie mult mai lungi.

Dezavantaje: cost inițial mai ridicat, dimensiuni mai mari.

Ghid simplu de alegere:

Alegeți DML pentru distribuția CATV standard și legături mai scurte, unde bugetul este esențial.

Alegeți EML pentru distanță maximă, rețele de coloană vertebrală sau sisteme avansate multi-lungime de undă.

Da, absolut. Transmițătoarele JUNPU sunt proiectate conform specificațiilor standard din industrie pentru transmisia optică CATV și broadcast. Sunt complet compatibile cu arhitecturile standard DBC și SCM utilizate pentru a minimiza distorsiunea de ordinul doi (CSO) în sistemele AM-VSB cu număr mare de canale. Unitățile noastre oferă o liniaritate excelentă (specificații CTB/CSO) și o ieșire stabilă la 1550 nm, asigurând o integrare perfectă în headend-ul sau hub-ul dvs. existent. Pentru verificarea specifică a compatibilității, vă rugăm să furnizați planul de frecvență RF al sistemului dvs., iar inginerii noștri pot confirma performanța optimă.

Configurația noastră standard utilizează conectori SC/APC, care asigură o pierdere de inserție redusă și o pierdere de retur superioară, esențială pentru sistemele CATV analogice pentru a minimiza reflexiile. Oferim, de asemenea, FC/APC ca opțiune standard. Pentru servicii OEM/ODM, putem personaliza tipul de conector (de exemplu, LC/APC, E2000) pentru a corespunde cerințelor sistemului dumneavoastră, la cerere.

Prețul emițătorului optic de 1550nm variază în funcție de model, puterea de ieșire, tipul de modulație (directă vs externă), numărul de porturi și caracteristici (de ex., SNMP, sursă duală de alimentare). JUNPU oferă prețuri competitive en-gros: modelele cu modulație directă pornesc de la un nivel mai scăzut pentru rețele de acces bugetare, în timp ce unitățile cu modulație externă sunt mai scumpe, pentru performanțe premium pe distanțe lungi.

Prețurile depind de cantitatea achiziționată, de personalizare și de piața actuală. Pentru oferte exacte, fișe tehnice sau mostre, vă rugăm să ne contactați cu detaliile proiectului dumneavoastră (canale, distanță, necesar de putere)—echipa noastră răspunde în termen de 24 de ore.

Integrarea este simplă pentru CATV pe distanțe lungi:

Conectați ieșirea transmițătorului optic 1550 (FC/APC sau SC/APC) la intrarea EDFA.

Utilizați un EDFA de mare putere (de exemplu, modelele JUNPU multi-port) pentru a amplifica semnalul (câștig tipic 15-25 dB).

Transmiteți lumina amplificată prin fibră monomodală (pragul SBS ajustabil pe transmițător pentru a evita neliniaritățile).

La siturile remote, utilizați receptoare optice sau EDFA-uri suplimentare pentru distribuție.

Modelele modulate extern excelează aici (fără chirp, SBS ridicat). Această configurație suportă trunchiuri de peste 100 km cu un CNR excelent. Combinațiile JUNPU transmițătoare + EDFA sunt plug-and-play—consultați pagina noastră EDFA WDM PON pentru soluții potrivite sau solicitați ghid de integrare.

1550nm este standardul industriei pentru CATV pe distanțe lungi, deoarece are cea mai scăzută atenuare (aprox. 0,2 dB/km) în fibră. Mai important, semnalele de 1550nm pot fi amplificate optic prin EDFA, permițându-vă să împărțiți semnalul către mii de noduri într-un oraș mare. 1310nm nu dispune de această capacitate de amplificare eficientă din punct de vedere al costurilor pentru rețelele la scară largă.

Da. Cele mai recente emițătoare optice de 1550nm beneficiază de o lățime de bandă de până la 1,2 GHz, asigurând compatibilitate deplină cu standardele DOCSIS 3.1. Acest lucru garantează că rețeaua dumneavoastră este pregătită pentru viitor, suportând servicii de bandă largă de mare viteză și video UHD 4K/8K.
