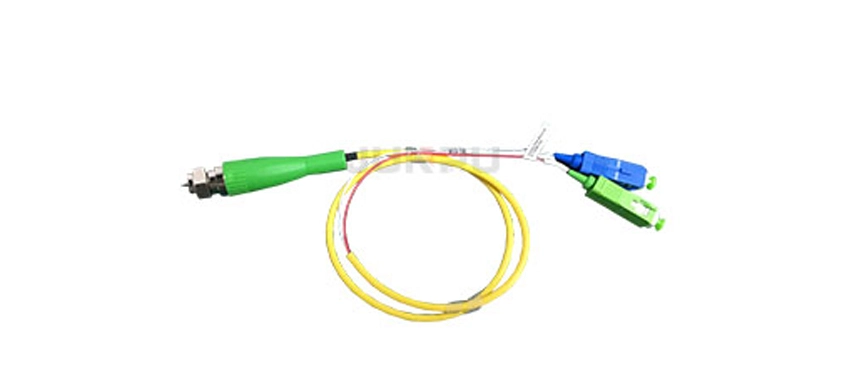

JP10WP Receptor optic pasiv - Hangzhou Junpu Optoelectronic Equipment Co.,Ltd.

Convertorul CATV din seria JP10WP pentru televiziune digitală, fibră până la domiciliu. Acest aparat adoptă tubul de recepție optică de înaltă sensibilitate, fără alimentare electrică, fără consum de energie. Când nivelul de putere optică de intrare Pin=-1dBm, Vo=68 dB V, poate fi aplicat economic și flexibil în integrarea celor trei rețele, aplicație de rețea fibră până la domiciliu.

Aspectul SR100 este de email, există două tipuri de selecție a modului optic:

1. JP10: Lungimea de undă de operare CATV 1260~1620nm.

2. JP10WP: Filtru încorporat 1310/1490nm, potrivit pentru sistemul cu fibră unică și trei lungimi de undă, lungimea de undă de operare CATV 1550nm.

Solicită o ofertă About JP10WP Receptor optic pasiv

Specificații ale receptorului optic pasiv JP10WP

Caracteristică optică	Caracteristică optică	Unitate	Indice
Caracteristică optică	Caracteristică optică	Unitate	Indice
Lungime de undă de lucru CATV	(nm)	1260~1620	SR100
1540~1563	SR100/WF
Izolare canal	(dB)	≥40	1550nm&1490nm
Responsivitate	(A/W)	≥0.85	1310nm
≥0.9	1550nm
Putere de recepție	(dBm)	+2~-14
Pierderi de retur optic	(dB)	≥55
Conector de fibră optică		SC/APC	JP10WP
	FC/APC	SR100-FC
	Lățime de bandă de lucru	(MHz)	45~1050MHz
Caracteristică RF	Lățime de bandă de lucru	(MHz)	45~1050MHz
Nivel de ieșire	(dBμV)	>68	TV digital (Pin=-1dBm)
Pierderi de retur	(dB)	≥14	47~862MHz
Impedanță de ieșire	(Ω)	75
Număr porturi de ieșire		1
Conexiune RF		F-Female
	OMI	(%)	4.3
Caracteristică TV digital	OMI	(%)	4.3
MER	(dB)	≥38	Pin=-1dBm
≥30	Pin=-13dBm
BER		<1.0E-9	Pin:+2~-14dBm
	Temperatură de lucru	(℃)	-20~+55
Caracteristică generală	Temperatură de lucru	(℃)	-20~+55
Temperatură de depozitare	(℃)	-40~85
Umiditate relativă de lucru	(%)	5~95
Dimensiuni (L)×(A)×(Î)	(mm)	23×53×12	Tip A (Tip emailat)
Ф13×28	Tip B (Tip fibră)
50×88×22	Tip C (Tip cutie)
