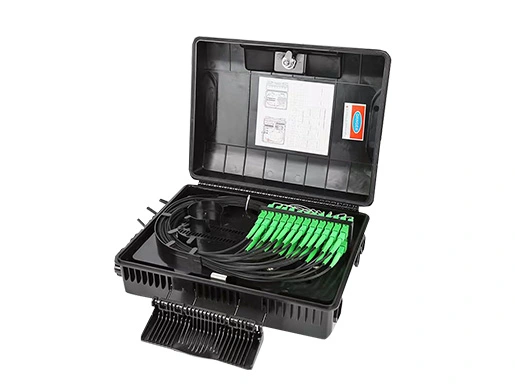

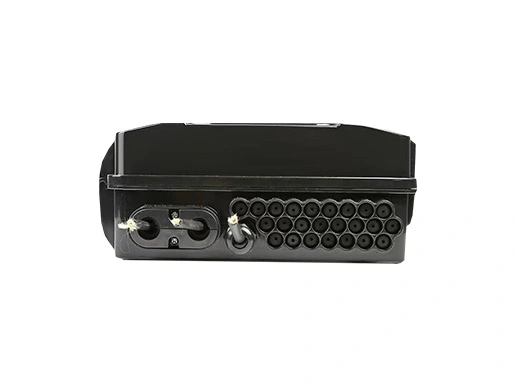

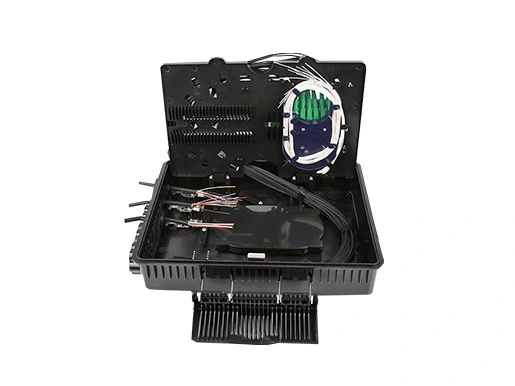

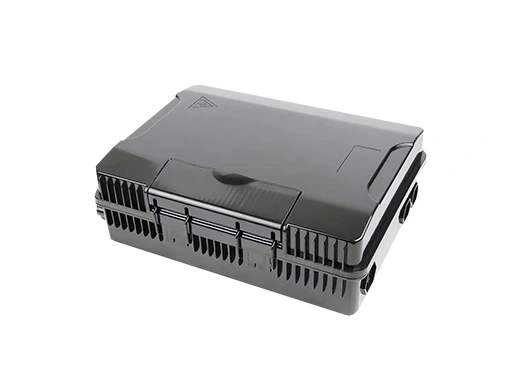

Cutie terminală pentru 24 de fibre

   Caracteristici ale Cutiei Terminale pentru Fibre Optice cu 24 de Nuclee

• Structură complet închisă.

• Material: PC+ABS, rezistent la umezeală, apă, praf, îmbătrânire, grad de protecție până la IP66.

• Prindere pentru cablu de alimentare și cablu de coborâre, sudare a fibrelor, fixare, stocare, distribuție... toate într-unul singur.

• Cablurile, pigtail-urile și cordoanele de conexiune rulează pe propriile lor căi fără a se deranja reciproc, montaj adaptor SC tip casetă, întreținere ușoară.

• Panoul de distribuție poate fi ridicat, cablul de alimentare poate fi plasat în modul de îmbinare cu cupă, ușor de întreținut și instalat.

• Cabinetul poate fi instalat prin montare pe perete sau pe stâlp, potrivit atât pentru utilizări interioare cât și exterioare.




  Specificații ale Cutiei Terminale pentru Fibre Optice cu 24 de Nuclee

• Cerințe de mediu

  Temperatura de lucru: -40℃ ~ +85℃

  Umiditate relativă: ≤85% (+30℃)

  Presiune atmosferică: 70KPa ~ 106Kpa

• Fișă tehnică principală

  Pierdere de inserție: ≤0,2dB

  Pierdere de retur UPC: ≥50dB

  Pierdere de retur APC: ≥60dB

  Durata de viață la inserție și extracție: >1000 de ori

• Fișă tehnică de protecție împotriva trăsnetului

  Dispozitivul de împământare este izolat de cabinet, iar rezistența de izolație este mai mică de 2MΩ/500V (CC);

  IR≥2MΩ/500V

  Tensiunea de suport între dispozitivul de împământare și cabinet este de cel puțin 3000V (CC)/min, fără perforare, fără descărcare; U≥3000V




  Tabel de configurare al Cutiei Terminale pentru Fibre Optice cu 24 de Nuclee

Tabel 1 Model și configurare

                Fig. 1 Dimensiunea cutiei                                                                            Fig. 2 Dimensiunea cutiei

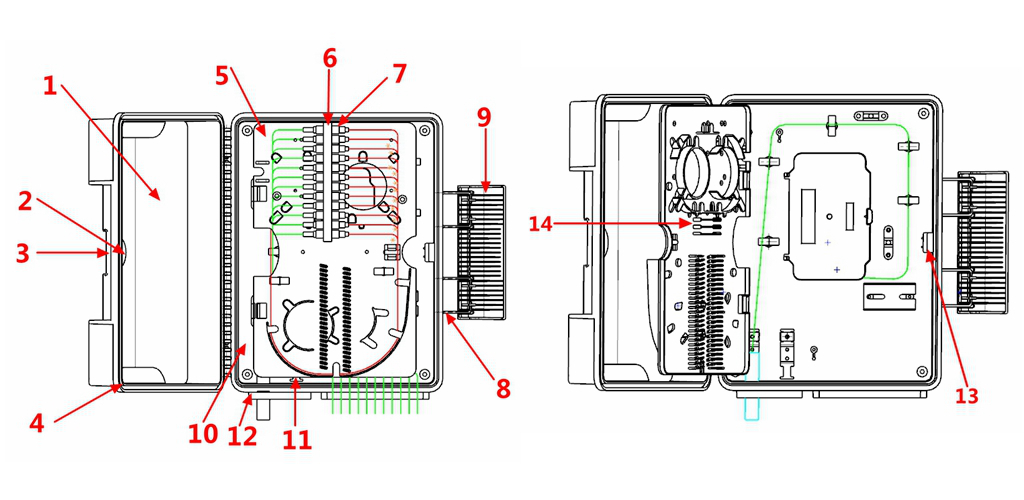

Căi pentru cablu ale produsului

1. Capac; 2. Mâner de blocare; 3. Lacăt; 4. Garnitură de etanșare; 5. Placă de sudare rabatabilă; 6. Suport adaptor; 7. Adaptor; 8. Suport pentru articulația de blocare a capacului; 9. Clemă de blocare a capacului; 10. Bază; 11. Strat de armare a cablului; 12. Intrare cablu; 13. Panou de blocare; 14. Poziție de montare PLC

Instalare

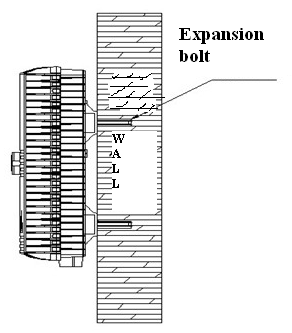

 1. Instalare pe perete

Faceți 4 găuri în perete conform dimensiunii din Tabelul 1, plasați șuruburile de expansiune Φ7,5*40, poziționați cutia pentru a se potrivi cu găurile și fixați cu șuruburile.

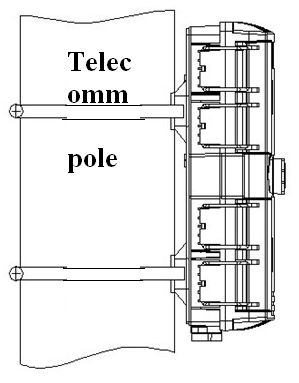

2. Instalare pe stâlp

     Fixați un set de inel ușor pentru stâlp pe stâlpul de telecomunicații.

                 Fig. 5 Instalare pe perete                                                                                   Fig. 5 Instalare inel pe stâlp
