JPXP86RRW Receptor optic activ de vânzare, preț

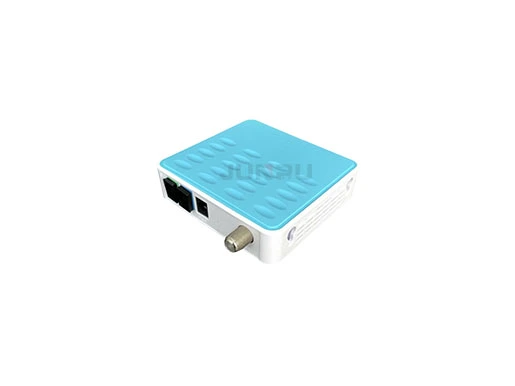

Nodul este un receptor optic mini interior construit în WDM, proiectat pentru aplicații de transmisie FTTP/FTTH. Acesta oferă răspunsuri excelente de frecvență și distorsiune cu zgomot redus, ieșire RF ridicată și consum redus de energie. Este cu fibră monomod și este disponibil cu diverse opțiuni de conectori.

Solicită o ofertă About JPXP86RRW Receptor Optic Activ

JPXP86RRW Receptor Optic Activ Descărcare Specificații

Specificații ale receptorului optic activ JPXP86RRW

Articol	Descriere	Valoare	Unitate	Condiții / Note
	Specificații optice (Cale directă)
1	Lungime de undă	1550/1490/1310	nm	Port COM
1	Lungime de undă	1490/1310	nm	Pentru ONT
2	Gama puterii optice de intrare	-18～+2	dBm
	Gama puterii optice de intrare	-18～+2	dBm
3	Gamă AGC	-2～-12	dBm
4	Pierdere de întoarcere la intrarea optică	≥45	dB
	Specificații RF (Cale directă)
4	Lățime de bandă	47～1003	MHz
5	Planitate	±1.0	dB	47～1003MHz, la 25 °C
6	Pantă	0~2.0	dB	47～1003MHz, la 25 °C
7	Stabilitate la temperatură	±1.5	dB	În intervalul de temperatură de operare (-25 ~ +65 °C)
8	Nivel de ieșire	75±2	dBuV	-15dBm putere optică de intrare, canal analogic, modulație per canal 4.0%, testat la punctul de 860MHz, la 25°C
9	Impedanță	75	Ohm
10	Pierdere de întoarcere (47～1000MHz)	≥12	dB	La 25 °C
11	MER	≥30	dB	-15~-5dBm putere optică de intrare
11	MER	≥24	dB	-20~-16, putere optică de intrare
12	Putere	< 1.0	W
	Parametri de mediu
13	Temperatură de operare	-25～65	°C
14	Temperatură de depozitare	-40～70	°C
15	Umiditate de depozitare	≤95	％	Fără condens
	Interfață utilizator
16	Tip conector optic	SC/APC intrare,		SC Opțional,
16	Tip conector optic	SC/PC ieșire		Vezi figura 4 și 5
17	Alimentare	DC5V/0.5A		Adaptor extern, Vezi figura 3
18	Ieșire RF	Conector RG6		Opțional,
18	Ieșire RF	1 sau 2 porturi		Vezi figura 1 și 2
19	Indicator optic	Luminează roșu sau		Putere optică <-16dBm, roșu

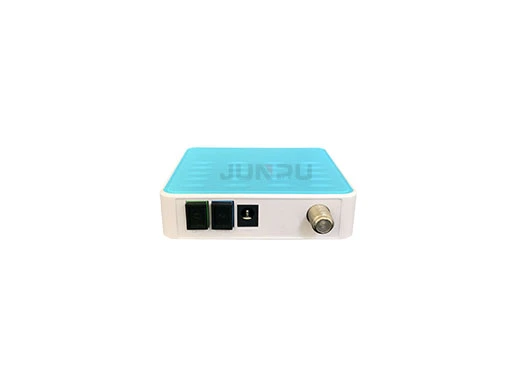

Descriere a receptorului optic activ JPXP86RRW

Nr.	Interfață	Descriere
1	RF OUT	Conector F RF OUT1
2	RF OUT	RF OUT2 opțional
3	PWR	Port adaptor de alimentare
4	PON	Interfață date 1490/1310nm SC/PC
5	Intrare optică	Intrare optică 1550/1490/1310nm SC/APC
