Ce este EDFA? Cum funcționează și de ce contează în comunicațiile optice

Comunicația prin fibră optică alimentează lumea noastră modernă. Trimite date pe distanțe lungi la viteze mari. Dar semnalele slăbesc pe distanță din cauza atenuării. Amplificatoarele cu fibră dopată cu erbiu (EDFA) rezolvă această problemă. Ele amplifică semnalele optice fără a le converti în semnale electrice. Acest articol explică ce sunt EDFA-urile, cum funcționează, utilizările lor și cum se deosebesc de Amplificatoarele Optice Semiconductoare (SOA).

Ce este un EDFA?

Un EDFA este un dispozitiv care amplifică semnalele optice în sistemele de fibră optică. Utilizează o fibră specială dopată cu erbiu, un element din pământuri rare. Această fibră amplifică semnalele luminoase în intervalul de lungimi de undă de 1550 nm, ideal pentru telecomunicații. EDFA-urile funcționează în banda C (1530–1565 nm) și banda L (1565–1600 nm), unde pierderea de semnal este redusă. Ele amplifică semnalele direct, menținând transmiterea datelor rapidă și precisă. Inventat în 1987, EDFA a devenit esențial în anii 1990 pentru comunicațiile pe distanțe lungi.

Cum funcționează un EDFA?

EDFA funcționează pe baza emisiei stimulate. Un segment de fibră optică este dopat cu ioni de erbiu. Un laser de pompare, de obicei la 980 nm sau 1480 nm, excită acești ioni la o stare energetică superioară. Când un semnal optic slab intră în fibră, interacționează cu ionii excitați. Acest lucru face ca ionii să elibereze energie sub formă de fotoni, potrivindu-se cu lungimea de undă a semnalului. Rezultatul este un semnal mai puternic. Componentele cheie includ fibra dopată cu erbiu, laserul de pompare, multiplexorul de divizare a lungimii de undă (WDM), izolatoarele și filtrele optice. WDM combină semnalul cu lumina de pompare. Izolatoarele previn reflexiile. Filtrele reduc zgomotul.

De ce contează EDFA-urile

EDFA-urile sunt vitale pentru comunicațiile moderne. Ele amplifică semnalele fără conversie electrică, menținând viteza și lățimea de bandă. Acest lucru le face esențiale pentru rețelele pe distanțe lungi, cum ar fi cablurile submarine. EDFA-urile suportă și Multiplexarea cu Divizare a Lungimii de Undă (WDM), amplificând mai multe semnale simultan. Aceasta crește capacitatea rețelei. Înainte de EDFA, sistemele aveau nevoie de convertoare opto-electrice complexe. EDFA-urile au simplificat rețelele, reducând costurile și sporind eficiența. Sunt utilizate în telecomunicații, televiziunea prin cablu și centrele de date.

Perspective tehnice

Validare pe piață:

EDFA-urile domină 65% din implementările de amplificatoare optice în cablurile submarine, susținând direct concentrarea JUNPU pe soluții fiabile pentru distanțe lungi. Acest lucru stabilește credibilitatea pe piață atunci când se discută importanța EDFA.

Benchmarking tehnic:

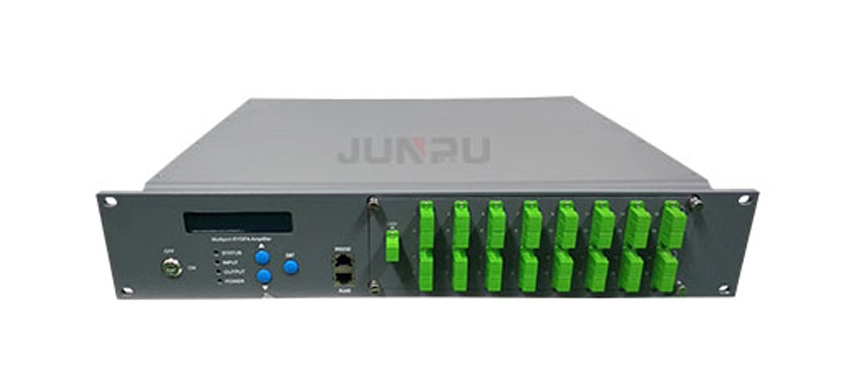

EDFA-urile noastre îndeplinesc praguri critice ale industriei:

Câștig de 30-40 dB cu figuri de zgomot de 4-6 dB

Stabilitate precisă a lungimii de undă de 1550 nm (±0,5 nm)

Compatibilitate DWDM:

Integrarea WDM a JUNPU permite amplificarea simultană a peste 40 de canale - un punct de vânzare cheie de evidențiat atunci când se discută despre aplicațiile moderne de rețea.

Diferențiere competitivă:

Comparațiile de performanță arată că EDFA-urile depășesc SOA-urile prin:

Zgomot cu 50% mai redus (4-6 dB față de 8-12 dB)

Potențial de câștig de 3 ori mai mare (40 dB față de 13 dB)

Pentru ce se folosește un EDFA?

EDFA-urile au multe aplicații în comunicațiile optice. Sunt utilizate ca amplificatoare de boost, amplificatoare în linie și preamplificatoare. Amplificatoarele de boost măresc puterea semnalului la emițător pentru transmisia pe distanțe lungi. Amplificatoarele în linie refac puterea semnalului în mijlocul unei legături de fibră. Preamplificatoarele amplifică semnalele slabe înainte ca acestea să ajungă la receptor. EDFA-urile sunt esențiale în sistemele de Multiplexare cu Divizare Densă a Lungimii de Undă (DWDM), unde amplifică mai multe canale simultan. Acest lucru suportă rețelele de mare capacitate. Ele alimentează și rețelele de televiziune prin cablu, asigurând că semnalele ajung în zone extinse. În centrele de date, EDFA-urile mențin puterea semnalului pentru transferul de date de mare viteză. Capacitatea lor de a gestiona distanțe lungi - până la 100 km - le face ideale pentru rețelele globale de comunicații, inclusiv cablurile submarine precum rețeaua TPC-5CN, operațională din 1996.

Care este diferența dintre SOA și EDFA?

EDFA-urile și Amplificatoarele Optice Semiconductoare (SOA) amplifică ambele semnale optice, dar diferă în design și performanță. EDFA-urile utilizează fibră dopată cu erbiu ca mediu de amplificare, în timp ce SOA-urile utilizează un material semiconductor. EDFA-urile funcționează în intervalul 1530–1565 nm, ideal pentru fereastra de pierderi reduse a telecomunicațiilor. SOA-urile funcționează pe un interval mai larg, inclusiv 1300 nm, dar cu un zgomot mai mare. EDFA-urile oferă câștig ridicat (15–40 dB) și zgomot redus (4–6 dB), fiind mai bune pentru sistemele pe distanțe lungi. SOA-urile au câștig mai mic și zgomot mai mare, limitându-le utilizarea la distanțe mai scurte. EDFA-urile sunt mai mari și au nevoie de lasere de pompare, în timp ce SOA-urile sunt compacte și acționate electric. EDFA-urile excelează în sistemele WDM datorită lățimii de bandă mari, în timp ce SOA-urile sunt mai potrivite pentru aplicații cu un singur canal sau compacte, cum ar fi rețelele metropolitane.

Avantaje și limitări ale EDFA-urilor

EDFA-urile oferă beneficii clare. Ele oferă câștig ridicat, amplificând semnalele până la 40 dB. Figura de zgomot redusă asigură calitatea semnalului. Funcționează în intervalul de 1550 nm, potrivindu-se cu fereastra de pierderi minime a fibrelor optice. EDFA-urile au și o lățime de bandă mare (20–40 nm), suportând mai multe canale în sistemele WDM. Eficiența lor de cuplare cu fibrele este excelentă, cu pierderi sub 0,1 dB. Cu toate acestea, EDFA-urile au limitări. Nu pot amplifica lungimile de undă sub 1525 nm, restricționându-le utilizarea. Cerințele mari de lățime de bandă pot solicita EDFA-urile, deoarece s-ar putea să nu se scalde bine pentru sistemele ultra-rapide. De asemenea, necesită un control precis al puterii de pompare și al intrării semnalului pentru a evita distorsiunile. Comparativ cu alternative precum amplificatoarele Raman, EDFA-urile pot avea lățimi de bandă mai înguste.

EDFA-urile în rețelele moderne

EDFA-urile sunt esențiale pentru rețelele de mare capacitate de astăzi. Ele permit comunicațiile pe distanțe lungi, suportând internetul global și serviciile cloud. În sistemele DWDM, EDFA-urile amplifică mai multe lungimi de undă, rezolvând probleme precum pierderea prin inserție și dispersia cromatică. Sunt utilizate în rețelele inteligente ale orașelor, sistemele IoT și automatizarea industrială. De exemplu, în rețelele de televiziune prin cablu, EDFA-urile acționează ca amplificatoare de putere pentru a acoperi zone mari. În centrele de date, asigură transferul fiabil de date pe distanțe extinse. EDFA-urile suportă și tehnologiile 50G PON și Combo PON, integrând servicii de mare viteză precum GPON și XGS-PON. Rolul lor în cablurile submarine evidențiază importanța lor pentru conectivitatea globală. Pe măsură ce rețelele cresc, EDFA-urile rămân o piatră de temelie, echilibrând costul, eficiența și performanța.

EDFA-urile sunt un element revoluționar în comunicațiile optice. Ele amplifică semnalele eficient, suportând rețele de mare capacitate pe distanțe lungi. Capacitatea lor de a lucra cu sistemele WDM le face ideale pentru telecomunicațiile moderne, televiziunea prin cablu și centrele de date. Deși au limitări, cum ar fi restricțiile de lungime de undă, câștigul lor ridicat și zgomotul redus le fac superioare SOA-urilor pentru multe aplicații. Pe măsură ce cererea de date crește, EDFA-urile vor continua să conducă comunicațiile rapide și fiabile. Înțelegerea rolului lor ne ajută să apreciem tehnologia din spatele lumii noastre conectate.
